Conseils pour les pompes à chaleur air-eau

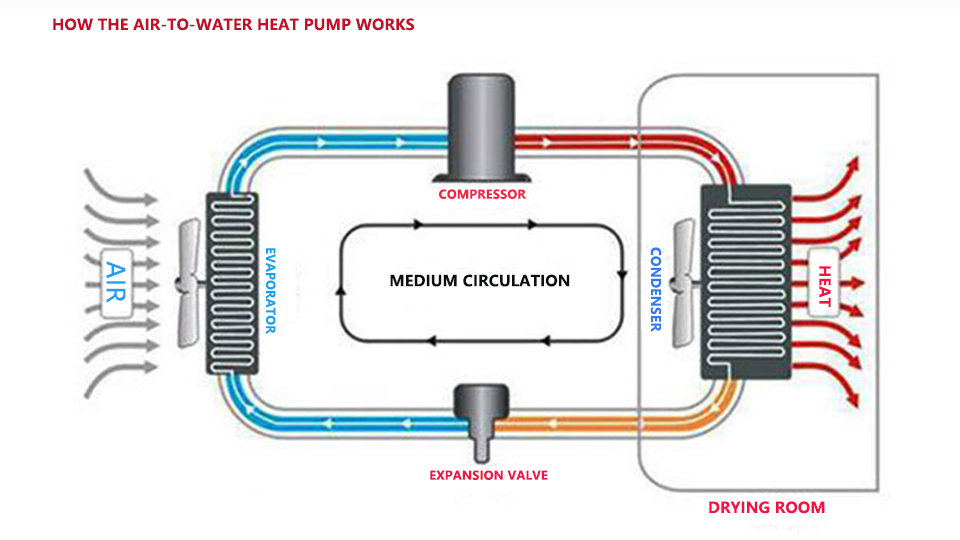

La technologie de la pompe à chaleur est basée sur le principe du cycle de Carnot inversé. Elle est principalement composée de quatre parties : compresseur, condenseur, valve d'expansion et évaporateur. Le processus de fonctionnement est le suivant. De cette manière, le chauffe-eau air-énergie peut continuellement absorber la chaleur dans l'air et transférer cette chaleur au côté eau, chauffant ainsi l'eau chaude pour atteindre l'objectif.

Avantages du chauffe-eau à pompe à chaleur air-source

Sûr et fiable

Le chauffe-eau à pompe à chaleur air-source réalise la séparation complète entre l'eau et l'électricité. Il n'a pas les problèmes de sécurité tels que les décharges électriques, l'inflammabilité, les explosions et l'empoisonnement qui existent lors de l'utilisation des chauffe-eaux électriques et à gaz. C'est un équipement de production d'eau chaude relativement sûr et fiable aujourd'hui.

Économie d'énergie

Les chauffe-eau à pompe à chaleur consomment seulement une petite quantité d'électricité et peuvent absorber une grande quantité de chaleur dans l'air.

Mais la consommation d'énergie est seulement de 1/4 celle des chauffe-eau électriques traditionnels, de 1/3 celle des chauffe-eau au gaz et de 1/2 celle des chauffe-eau solaires à chauffage électrique.

Classification des pompes à chaleur à source d'air

1. Classification par source de chaleur

Pompe à chaleur à source d'air : un dispositif qui utilise l'air comme source de chaleur basse et absorbe la chaleur depuis cette source vers une source de chaleur haute.

Pompe à chaleur à source d'eau : un dispositif qui utilise l'eau comme source de chaleur basse pour absorber la chaleur depuis cette source vers une source de chaleur haute.

Pompe à chaleur géothermique : un dispositif qui utilise des tuyaux souterrains ou l'eau souterraine comme source de chaleur basse pour absorber la chaleur depuis cette source vers une source de chaleur haute.

Unité de piscine : une unité de pompe à chaleur spécialement conçue pour maintenir la piscine à une température constante. La température générale constante est de 28 ° C. L'échangeur de chaleur eau de cette unité est fabriqué en tubes en titane

Pompe à chaleur climatique : elle peut refroidir, chauffer et produire de l'eau chaude domestique (triple génération).

Unité eau chaude/eau froide : un appareil capable de produire de l'eau froide et de l'eau chaude séparément ou simultanément.

Pompe à chaleur air source-eau source : un appareil qui peut absorber la chaleur de l'air et de l'eau seule ou simultanément depuis l'air et l'eau pour une source de chaleur de niveau supérieur.

2. Classification selon la température de chauffage : pompe à chaleur haute température (au-dessus de 65 ℃ ) ; pompe à chaleur basse température (en dessous de 60 ℃ ).

3. Classification par méthode de chauffage

Type chauffage direct : réchauffe l'eau froide jusqu'à la température définie en une seule fois.

Type circulation : plusieurs cycles pour réchauffer l'eau froide jusqu'à la température définie.

Type immersion : place le tube d'échangeur de chaleur directement dans le réservoir d'eau isolé, et réchauffe l'eau froide jusqu'à la température définie.

4. Divisé en fonction du domaine d'utilisation : type domestique et type commercial. On considère généralement que les machines de moins de 3P sont du type domestique, et celles au-dessus sont du type commercial.

5. Selon la structure : type split et type intégré. L'essentiel est de voir si le réservoir d'eau et l'unité principale sont combinés. La machine tout-en-un semble plus petite en taille et plus élégante en apparence, mais à cause des limitations de taille, sa capacité n'est pas grande et son efficacité est relativement faible.

6. Selon la température de fonctionnement : type ordinaire, type basse température. La plage de température de fonctionnement générale du type ordinaire : -5 ℃ -43℃ , et la plage de température de fonctionnement générale du type basse température de base : -15 ℃ -40℃ .

7. Selon la tension de fonctionnement : monophasé 220V, triphasé 380V

8. Selon le type de sortie d'air de la machine : sortie d'air supérieure et sortie latérale ().

9. Selon la méthode de chauffage du fluide frigorigène : bobine interne, bobine externe,

Fonctions des composants de la pompe à chaleur air-source

Compresseur :

Les pompes à chaleur air-source utilisent généralement des compresseurs rotatifs ou des compresseurs à vis. La série domestique utilise des compresseurs rotatifs, tandis que la série commerciale utilise des compresseurs à vis.

Evaporateur :

L'évaporateur de la pompe à chaleur air-source adopte généralement un type à plaque plate.

Feuille d'aluminium pour l'eau.

Condenseur :

Échangeur de chaleur à manchon spiralé

Échangeur de chaleur à plaque

Échangeur de chaleur à coque et tube

Condenseur à bobine immergée

Échangeur de chaleur à tube en titane pour piscine

Composant d'étranglement :

Étrangle et réduit la pression du fluide frigorigène liquide à haute température et haute pression sortant du condenseur en un liquide à basse température et basse pression, puis l'envoie dans l'évaporateur. Tube capillaire, valve de détection thermique, valve de détection électronique.

Autres composants du système de réfrigération :

Vanne à quatre voies : permet au système de réfrigération de fonctionner librement en mode refroidissement et chauffage.

interrupteur

Composant ventilateur : accélère le souffle d'air venant de l'extérieur sur la surface de l'évaporateur pour améliorer l'efficacité de transfert de chaleur et les performances de dissipation de chaleur de l'évaporateur.

Séparateur gaz-liquide : Sépare le liquide et le gaz de réfrigérant excédentaires provenant de l'évaporateur qui n'ont pas été complètement évaporés pour s'assurer que le compresseur ne prend en charge que du gaz.

Système de commande électrique : se compose de cartes électroniques, de transformateurs, de tableaux de commande, de lignes de signal, de divers capteurs de température, de relais de contact AC, de protecteurs contre les surcharges thermiques, de borniers et de lignes.
